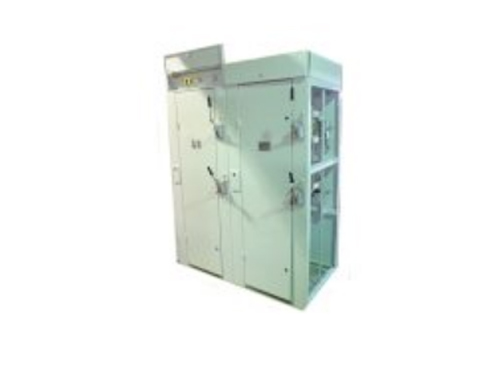

Линейные панели ЩО-70
В наличии
- Описание
- Характеристики
- Оплата и доставка

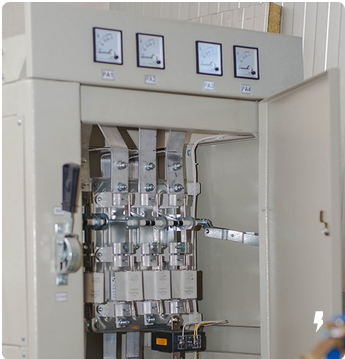

Линейные панели ЩО-70 оснащены рубильниками, а также контрольной аппаратурой. Они изготавливаются с обязательным соблюдением требований, прописанных в ГОСТе России. Комплектация распределительного щита зависит от вида, а также требований для сборки оборудования.
У нас на сайте полный ассортимент данных установок. Модели отличаются техническими характеристиками, комплектацией. Есть оборудование с установленными разъединителями, с их помощью можно безопасно проводить осмотр и ремонтные работы щита.
Виды изготовления ячеек
- Рубильник с предохранителем, используются при токе 100–600 А.
- С автовыключателями. Подходят для номинального напряжения 100...650, А. Оснащены ручным электроприводом.
- С автоматами BASS и электромагнитным двигателем. Ток может достигать 2500 ампер.
Установка ЩО-70 может быть эксплуатирована в температурном режиме от -50 до +50°С, при относительной влажности около 80% на наименьшей отметке.
| Тип панели | Схема | Обозначение | Наименование |
|---|---|---|---|
|
ЩО 70-1-01У3 ЩО 70-2-01У3 |
|
FU1…FU6 FU7…FU12 PA1, PA2 PA3, PA4 QS3, QS4 TA1, TA2 TA3, TA4 |
Предохранитель 100А Предохранитель 250А Амперметр 100/5А Амперметр 200/5А Разъединитель 100А Разъединитель 250А Трансформатор тока 100/5А Трансформатор тока 200/5А |
|
ЩО 70-1-02У3 ЩО 70-2-02У3 |
FU1…FU12 PA1…PA4 QS1…QS4 TA1…TA4 |
Предохранитель 250А Амперметр 200/5А Разъединитель 250А Трансформатор тока 200/5А |
|
|
ЩО 70-1-03У3 ЩО 70-2-03У3 |
FU1…FU6 FU7…FU12 PA1, PA2 PA3, PA4 QS3, QS4 TA1, TA2 TA3, TA4 |
Предохранитель 400А Предохранитель 250А Амперметр 400/5А Амперметр 200/5А Разъединитель 400А Разъединитель 250А Трансформатор тока 400/5А Трансформатор тока 200/5А |
|
|
ЩО 70-1-04У3 ЩО 70-2-04У3 |
|
FU1…FU3 PA1 QS TA1… TA3 |
Предохранитель 600А Амперметр 600/5А Разъединитель 600А Трансформатор тока 600/5А |
|
ЩО 70-1-05У3 ЩО 70-2-05У3 |
|
PA1…PA6 QF1…QF6 QS1…QS2 TA1…TA3 |
Амперметр 100/5А Выключатель автоматический 100А Разъединитель 400А Трансформатор тока 100/5А |
|
ЩО 70-1-06У3 ЩО 70-2-06У3 |
|||
|
ЩО 70-1-07У3 ЩО 70-2-07У3 |
|
PA1…PA4 QF1…QF2 QS1…QS2 TA1…TA4 |
Амперметр 200/5А Выключатель автоматический 250А Разъединитель 600А Трансформатор тока 200/5А |
|
ЩО 70-1-08У3 ЩО 70-2-08У3 |
|||
|
ЩО 70-1-09У3 ЩО 70-2-09У3 |
|
PA1…PA2 QF1…QF2 QS1…QS2 TA1…TA4 |
Амперметр 600/5А Выключатель автоматический 630А Разъединитель 600А Трансформатор тока 600/5А |
|
ЩО 70-1-10У3 ЩО 70-2-10У3 |
|||
|
ЩО 70-1-11У3 ЩО 70-2-11У3 |
|
PA1…PA3 QF1…QF4 QS TA1…TA3 PI |
Амперметр 100/5А Выключатель автоматический 100А Разъединитель 400А Трансформатор тока 100/5А Счетчик трехфазный 5А |
|
ЩО 70-1-12У3 ЩО 70-2-12У3 |
|||
|
ЩО 70-1-13У3 ЩО 70-2-13У3 |
|
PA1…PA6 QF1…QF6 TA1…TA6 |
Амперметр 100/5А Выключатель автоматический 100А Трансформатор тока 100/5А |
|
ЩО 70-1-14У3 ЩО 70-2-14У3 |
|||
|
ЩО 70-1-15У3 ЩО 70-2-15У3 |
|
PA1…PA4 QF1…QF4 TA1…TA4 |
Амперметр 200/5А Выключатель автоматический 250А Трансформатор тока 200/5А |
|
ЩО 70-1-16У3 ЩО 70-2-16У3 |
|||
|
ЩО 70-1-18У3 ЩО 70-2-18У3 |
|
PA1…PA2 QF1…QF2 TA1…TA2 |
Амперметр 600/5А Выключатель автоматический 600А Трансформатор тока 600/5А |
|
ЩО 70-1-19У3 ЩО 70-2-19У3 |
|||
|
ЩО 70-1-20У3 ЩО 70-2-20У3 |
|
PA1…PA3 QF1…QF4 TA1…TA3 PI |
Амперметр 400/5А Выключатель автоматический 100А Трансформатор тока 400/5А Счетчик трехфазный 5А |
|
ЩО 70-1-21У3 ЩО 70-2-21У3 |
|||
|
ЩО 70-1-23У3 ЩО 70-2-23У3 |
|
PA QF QS TA |
Амперметр 400/5А Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5А |
|
ЩО 70-1-25У3 ЩО 70-2-25У3 |
|
PA QF QS TA |
Амперметр 400/5А Выключатель автоматический 1000А Разъединитель 1000А Трансформатор тока 1000/5А |
| ЩО 70-1-24У3 |
|
PA QF QS TA |
Амперметр 400/5А Выключатель автоматический 400А Разъединитель 400А Трансформатор тока 400/5А |
|
ЩО 70-1-26У3 ЩО 70-2-26У3 |
|
QF1...QF6 PA1...PA6 QS1,QS2 TA1...TA6 |
Амперметр 100/5А Выключатель автоматический 100А Разъединитель 400А Трансформатор тока 100/5А |
|
ЩО 70-1-27У3 ЩО 70-2-27У3 |
|
QF1...QF4 PA1...PA3 QS1 TA1...TA3 PI |
Амперметр 400/5А Выключатель автоматический 100А Разъединитель 400А Трансформатор тока 400/5А Счетчик трехфазный 5А |
|
ЩО 70-1-28У3 ЩО 70-2-28У3 |
|
QF1...QF6 PA1...PA6 TA1...TA6 |
Амперметр 100/5А Выключатель автоматический 400А Трансформатор тока 100/5А |
| ЩО 70-1-29У3 |
|
QF1...QF4 PA1...PA3 TA1...TA3 PI |
Амперметр 600/5А Выключатель автоматический 400А Трансформатор тока 400/5А Счетчик трехфазный 5А |
