Нуль индикатор РС-237М/054

Описание

Полупроводниковый нуль-индикатор со встроенным блоком питания РС 237М/054

Основные достоинства реле РС-237М/054:

• РС-237М/054 устанавливается на штатное место вместо МЭР и не требует дополнительного монтажа кроме подключения проводов питания к клеммам оперативного напряжения;


• РС-237М/054 выполнено на микроэлектронной элементной базе, поэтому в отличие от реле (МЭР) типа М237/054 обладает высокой виброустойчивостью и ударопрочностью, у него принципиально отсутствует вибрация и залипание контактов;

• Реле РС-237М/054 имеет один замыкающий контакт, срабатывающий при превышении входным сигналом параметра срабатывания, и один переключающий контакт для сигнализации исправности блока питания, срабатывающий при подаче напряжения питания;

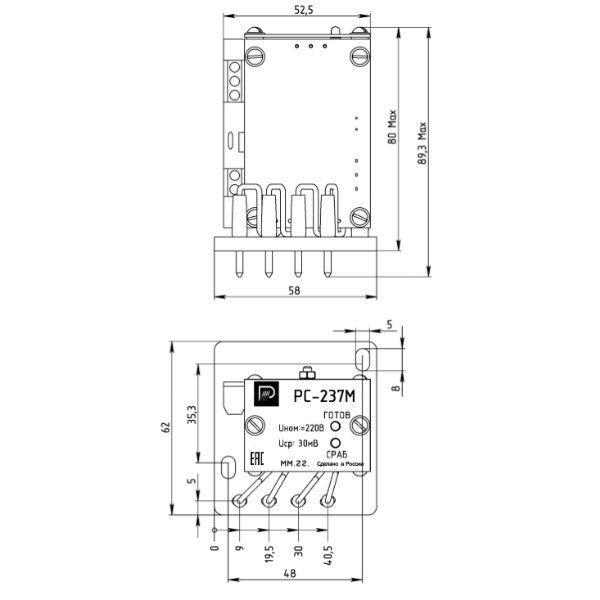

• Установочные размеры РС-237М/054 соответствуют размерам снятого с производства МЭР.

Условия эксплуатации:

• Климатическое исполнение УХЛ категории размещения «4» по ГОСТ 15150-69;


• Высота над уровнем моря не более 2 000 м;

• Верхнее значение относительной влажности — не более 80% при 25°C для вида климатического исполнения УХЛ4;

• Группа условий эксплуатации реле в части воздействия механических факторов внешней среды М7 по ГОСТ 17516.1-90. При этом реле устойчивы к вибрационным нагрузка в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g и диапазоне частот от 15 до 100 Гц с максимальным ускорением 1g;

• Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры в недопустимых пределах, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы (атмосферы типа II по ГОСТ 1515-69);

• Степень защиты реле — IP00, выводов реле — IP00 по ГОСТ 14254-96.
