Ящики управления асинхронными двигателями серии Я5000
В наличии
- Описание
- Характеристики
- Оплата и доставка
Применение ящиков управления Я5111
Я5111 – ящик управления, предназначенный для регулирования одного асинхронного нереверсивного (отсутствует режим реверса) электродвигателя c короткозамкнутым ротором (насосы, приводы исполнительных механизмов) как дистанционно, так и в ручном порядке.
Я5111 имеет три режима:
1. продолжительный;
2. краткосрочный;
3. повторно-краткосрочный.
Особенности ящика управления Я5111

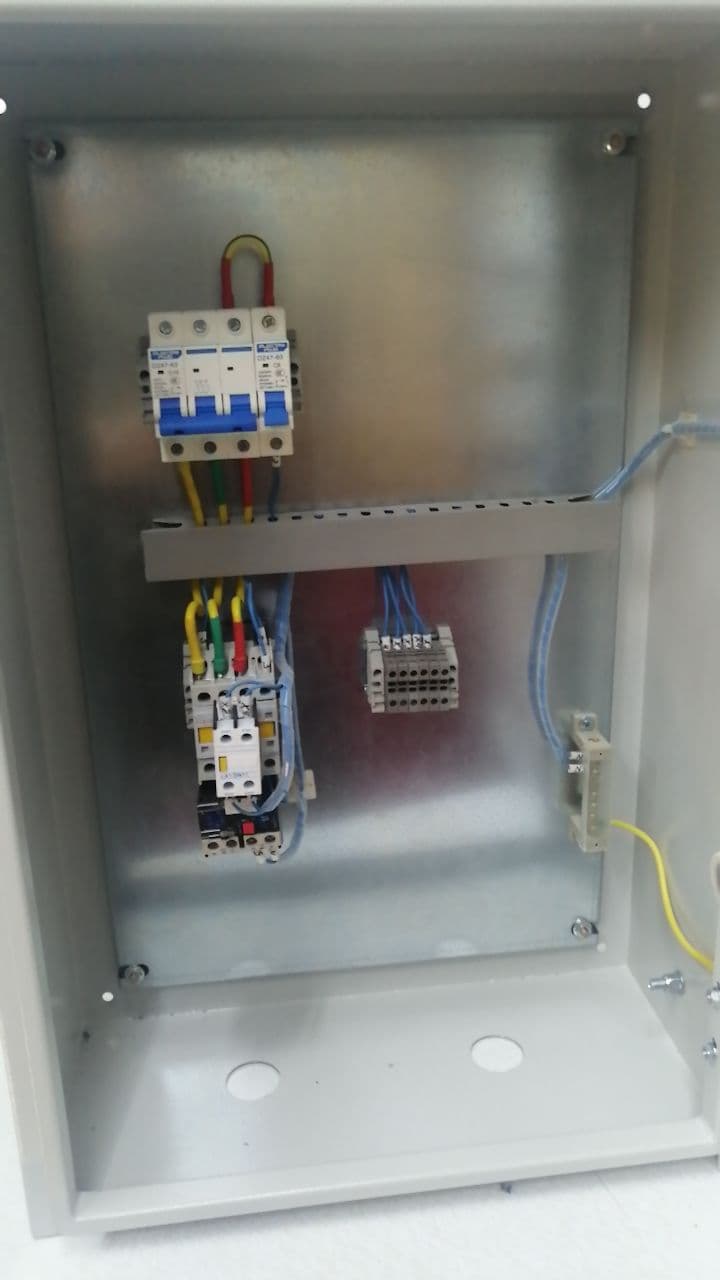

На передней панели корпуса расположена световая панель, которая отображает работу фидера. Также имеется возможность подключить дистанционную индикацию контроля работы фидера. Аппаратура комплектуется автоматическим вводным QF1 и защитным SF1 выключателями, управляющими кнопками, пускателем, пакетным выключателем, тепловым реле, а также индикаторной лампой.
Основные технические характеристики и габаритные размеры
|
Тип
|
Типовой индекс |
Ном. ток ящика, А |
Предел регулировки тока тепл. реле, А |
Ном.ток расц. авт.выкл |
Ном.напряжение цепей, В |
Габаритные размеры В*Ш*Г, мм |
|
|---|---|---|---|---|---|---|---|
|
Силовой |
Управления |
||||||
| Я5111-1874 (РУСМ) |
18 |
0,6 |
0,38-0,65 |
1,6 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-2074 (РУСМ) |
20 |
1,0 |
0,61-1,0 |
1,6 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-2274 (РУСМ) |
22 |
1,6 |
0,95-1,6 |
2 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-2474 (РУСМ) |
24 |
2,5 |
1,5-2,6 |
3,15 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-2674 (РУСМ) |
26 |
4 |
2,4-4,0 |
5 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-2874 (РУСМ) |
28 |
6 |
3,8-6,0 |
8 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-2974 (РУСМ) |
29 |
8 |
5,5-8,0 |
10 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-3074 (РУСМ) |
30 |
10 |
7-10 |
12,5 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-3174 (РУСМ) |
31 |
12,5 |
9,5-14 |
16 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-3274 (РУСМ) |
32 |
16 |
13-19 |
20 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-3474 (РУСМ) |
34 |
25 |
18-25 |
31,5 |
-380В 50Гц |
-220В 50Гц |
395*310*220 |
| Я5111-3574 (РУСМ) |
35 |
32 |
27,2-36,8 |
40 |
-380В 50Гц |
-220В 50Гц |
500*400*220 |
| Я5111-3674 (РУСМ) |
36 |
40 |
34-40 |
50 |
-380В 50Гц |
-220В 50Гц |
500*400*220 |
| Я5111-3774 (РУСМ) |
37 |
50 |
42,5-57,5 |
63 |
-380В 50Гц |
-220В 50Гц |
500*400*220 |
| Я5111-3874 (РУСМ) |
38 |
63 |
53,5-63,0 |
80 |
-380В 50Гц |
-220В 50Гц |
500*400*220 |
| Я5111-3974 (РУСМ) |
39 |
80 |
68-92 |
100 |
-380В 50Гц |
-220В 50Гц |
800*650*250 |
| Я5111-4074 (РУСМ) |
40 |
100 |
85-100 |
125 |
-380В 50Гц |
-220В 50Гц |
800*650*250 |
| Я5111-4174 (РУСМ) |
41 |
125 |
106-143 |
160 |
-380В 50Гц |
-220В 50Гц |
800*650*250 |
| Я5111-4274 (РУСМ) |
42 |
160 |
136-160 |
160 |
-380В 50Гц |
-220В 50Гц |
800*650*250 |
