Пункты распределительные - ПР 8503

Назначение

Пункты распределительные категории ПР 8503 – это устройства для приёма и распределения переменного тока частотой 50 - 60 Гц в заземлённых сетях с максимальным напряжением 660 В. Оборудование подключается к силовым и световым линиям, защищает подключенные к ним устройства от перенапряжения, коротких замыканий, выхода из строя. Применение таких агрегатов снижает риск возникновения электрических ударов в отношении людей и животных, а также пожаров, вызванных неполадками в электропроводке.

Установки также позволяют осуществлять оперативные разовые включения и выключения электроцепей (не чаще 6 раз за час) и запуск асинхронных двигателей.

Описание

Распределительные шкафы ПР 8503 изготавливают на базе собственного производства корпусов типа ПР, ЩМП.

Характеристики:

• исполнение: настенное, напольное, стационарное для установки в нишу;
• ввод кабелей сверху или снизу через съемные крышки или технологические отверстия;
• возможна установка УЗО (устройств защитного отключения), автоматических выключателей с электромагнитными и тепловыми расцепителями или на номинальный ток, рубильников, дифференциальных автоматов и прочих устройств;
• номинальный условный ток короткого замыкания: 10 кА;
• ток зажимов и вводного аппарата должен находиться в пределах 0 - 630 А;
• допустимые колебания напряжения от номинального значения +10%; -15% (от 0,85 до 1,1);
• габариты зависят от количества однополосных и трехполосных выключателей.

Возможности оборудования:

• контроль напряжения на вводе (в конструкциях с вольтметром);
• дистанционное управление выключателем ввода;
• защита от несанкционированного управления (умный замок).

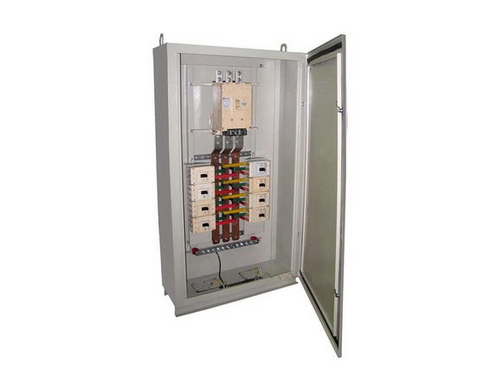

Конструкция

Шкафы категории ПР сварены из металлических листов, оцинкованных медным покрытием для защиты от коррозии или окрашенных порошковой краской. Степень защиты IP54 или IP21 (для утопленного исполнения). Вся необходимая коммутационно-защитная аппаратура устанавливается на горизонтальных профилях съёмной панели. Доступ к оборудованию возможен через фасадную одностворчатую дверь, запирающуюся на ключ.

Электромонтаж осуществляется при помощи шин. С применением модульных автоматических выключателей – проводом.

Условия эксплуатации

Шкафы необходимо располагать в специально оборудованных помещениях.

Требования к условиям размещения:

• группа механического исполнения – М3 (по ГОСТ 17516.1);
• установка на высоте над уровнем моря до 2000 м;
• вертикальное положение с максимальным отклонением до 5%;
• степень защиты – IP31, IP54, в местах открытия дверки – не ниже IP20;
• температура внешней среды: от -40 до +40 градусов;
• предельная относительная влажность при температуре +20 градусов – 80%;
• тип атмосферы – I по ГОСТ 15150: запрещено располагать шкафы вблизи агрессивных сред, взрывоопасных веществ, способных разрушить изоляцию и металлы.

Коммутационная аппаратура и габаритные размеры ПР8503
