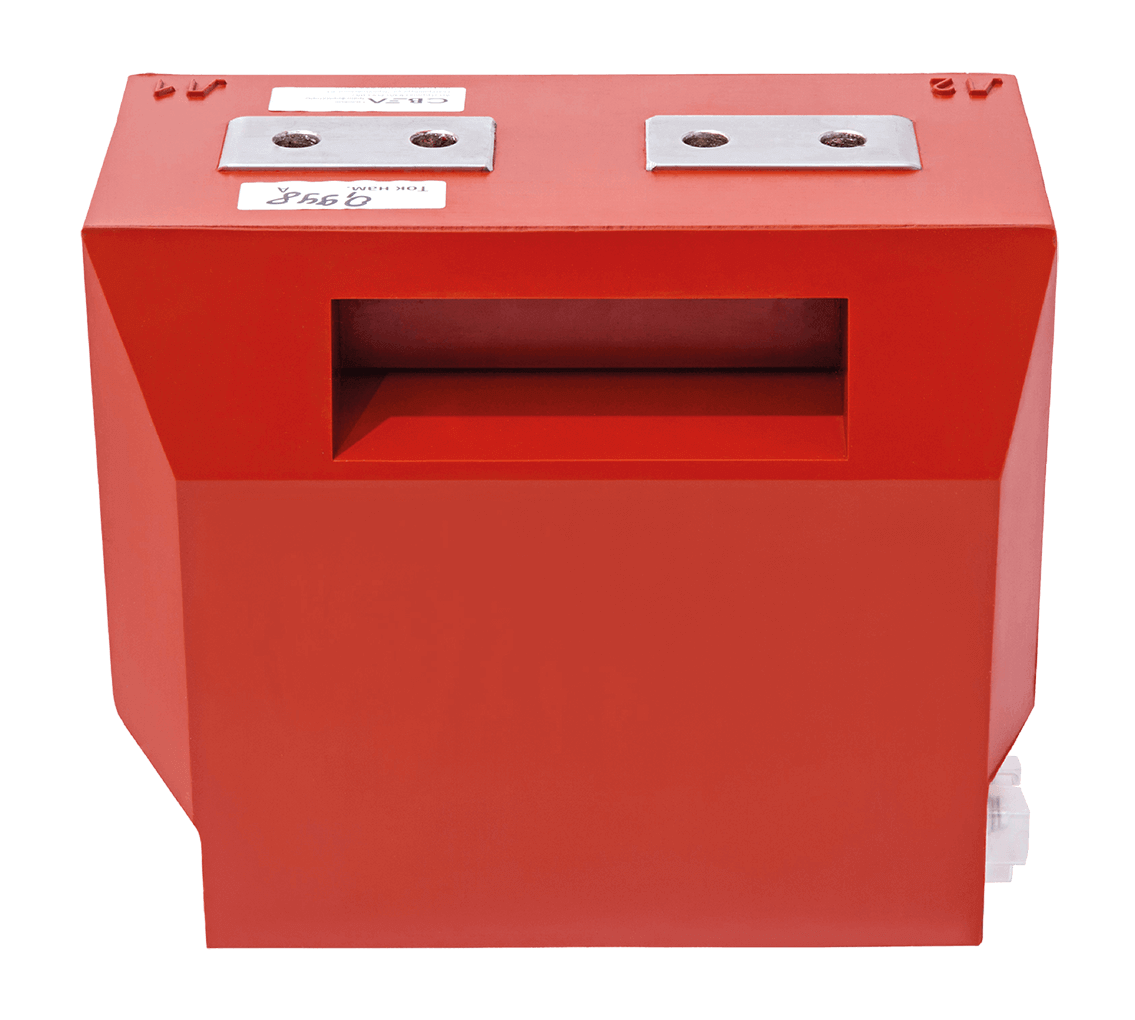

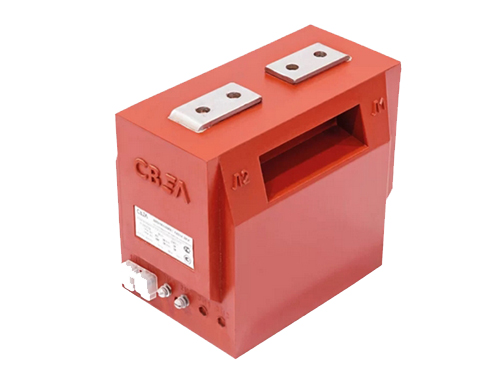

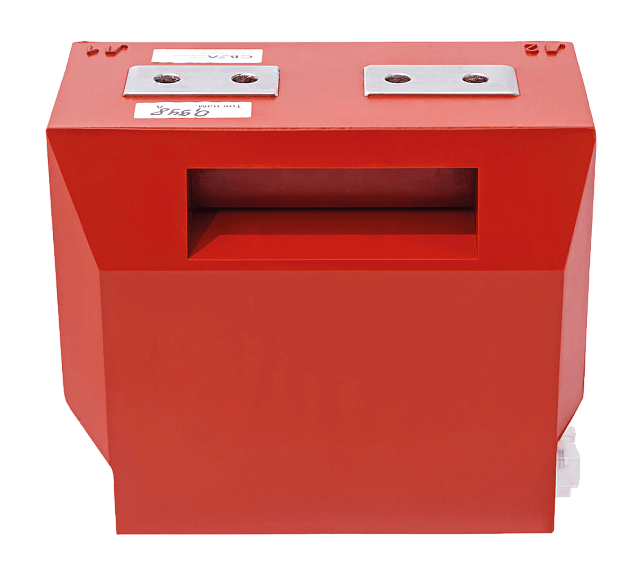

Измерительный трансформатор тока ТОЛ-СВЭЛ-10
В наличии
- Описание
- Характеристики
- Оплата и доставка
Описание
Трансформаторы предназначены:
- для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
- для коммерческого учета электроэнергии;
- для изолирования цепей вторичных соединений от высокого напряжения.
Особенности конструкции
Изготовлены согласно техническим условиям 0ЭТ.591.004 ТУ
Трансформаторы тока ТОЛ-СВЭЛ-10 однофазные, по принципу конструкции являются опорными, с литой изоляцией.

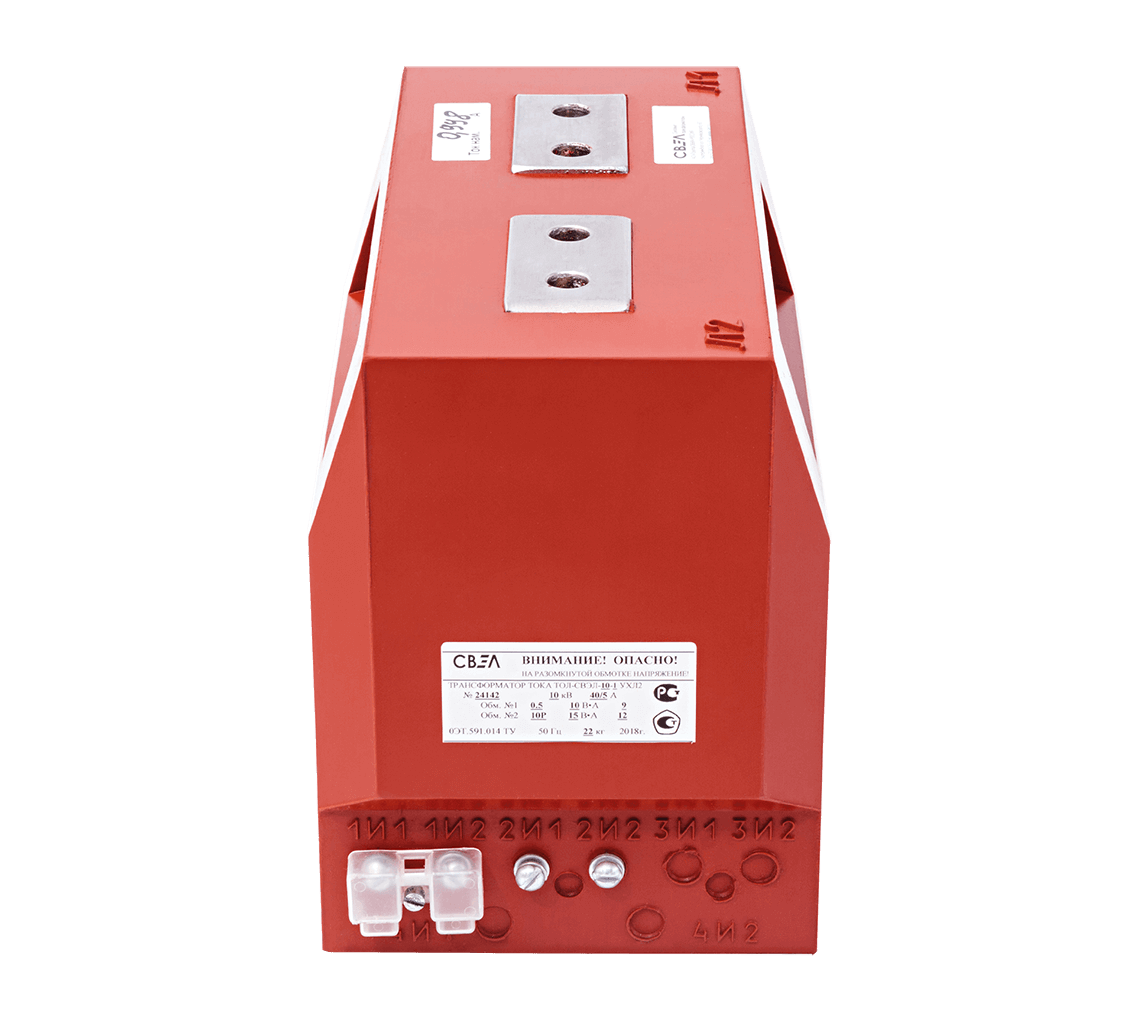

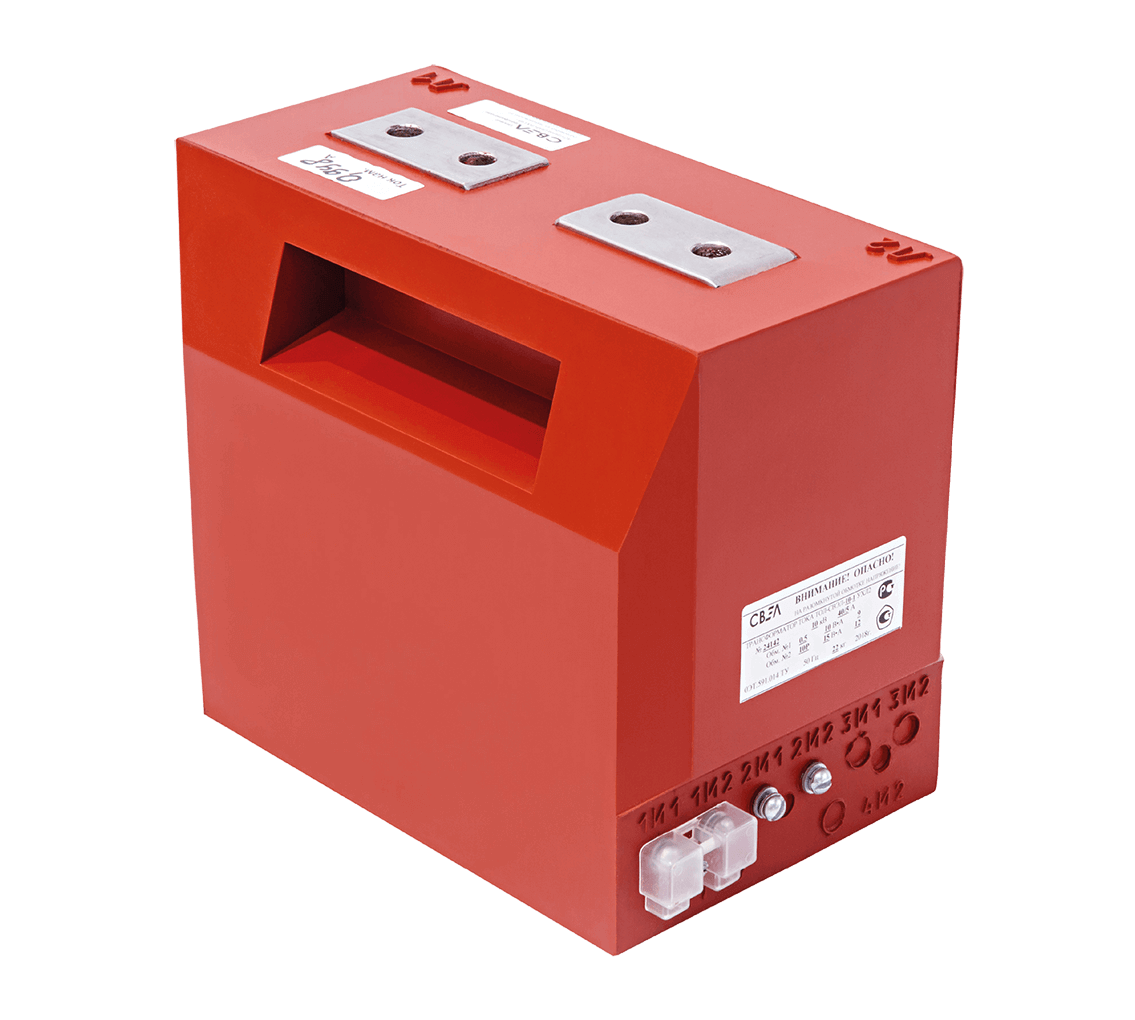

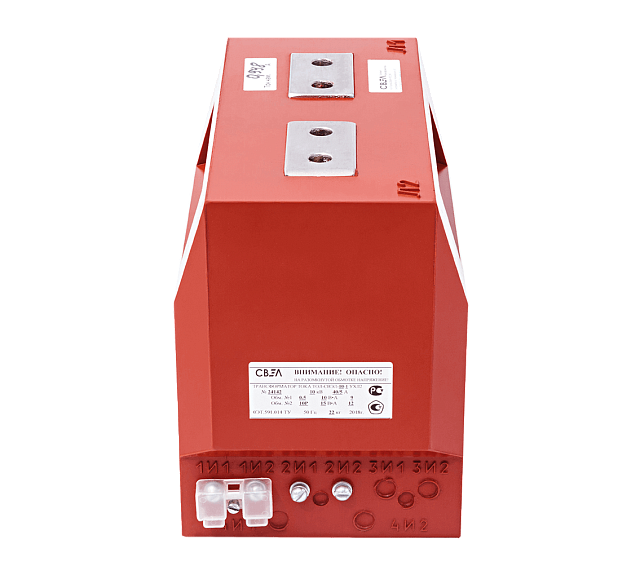

Трансформатор может содержать до 3-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части трансформатора. Возможно изготовление трансформатора с торцевым или с нижним расположением вторичных выводов.
Вывода вторичных обмоток для измерений пломбируются защитной крышкой.
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне.
Технические данные
СВЭЛ изготавливает трансформаторы серии ТОЛ-СВЭЛ-10 с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
Технические данные
| Номер конструктивного исполнения | 1; 2 | 7; 8 |
| Номинальное напряжение, кВ | 10; 11* | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальная частота переменного тока, Гц | 50; 60* | |
| Номинальный вторичный ток, А | 1; 5 | |
| Номинальный первичный ток, А |
5;10;15;20;30;40;50;75;80; 100;150;200;300;400;600; 750;800;1000; 1200; 1500; 2000; 2500; 3000 |
|
| Количество вторичных обмоток | 2 | 3 |
| Класс точности вторичной обмотки: | ||
| для учета и измерения | 0,2S; 0,2; 0,5S; 0,5; 1; 3 | |
| для защиты | 5Р; 10Р | |
| Номинальная вторичная нагрузка, В*А: | ||
| вторичной обмотки для измерений | ||
| при cos φ = 1 | 1; 2; 2,5 | |
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |
| вторичной обмотки для защиты | ||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30; 50 | |
| Номинальная предельная кратность вторичной обмотки для защиты; | от 2 до 30 | |
| Номинальный коэффициент безопасности приборов обмотки для измерений; | от 3 до 30 | |
* Для трансформаторов, предназначенных для поставок на экспорт.
** Жирным начертанием выделены стандартные параметры
