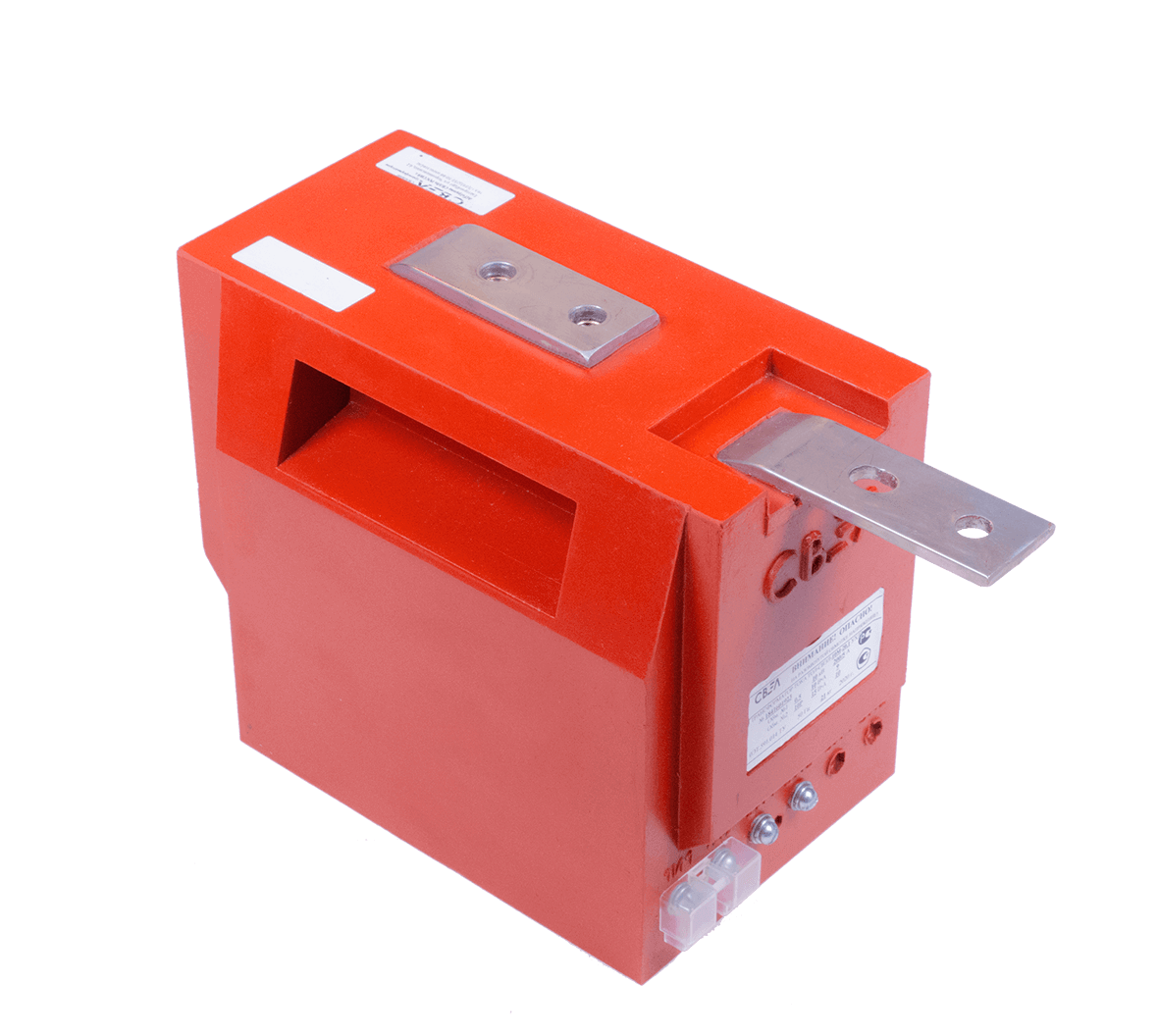

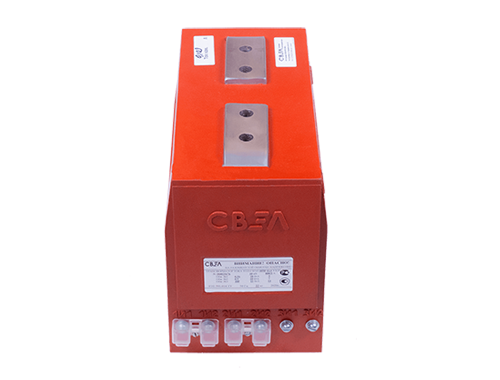

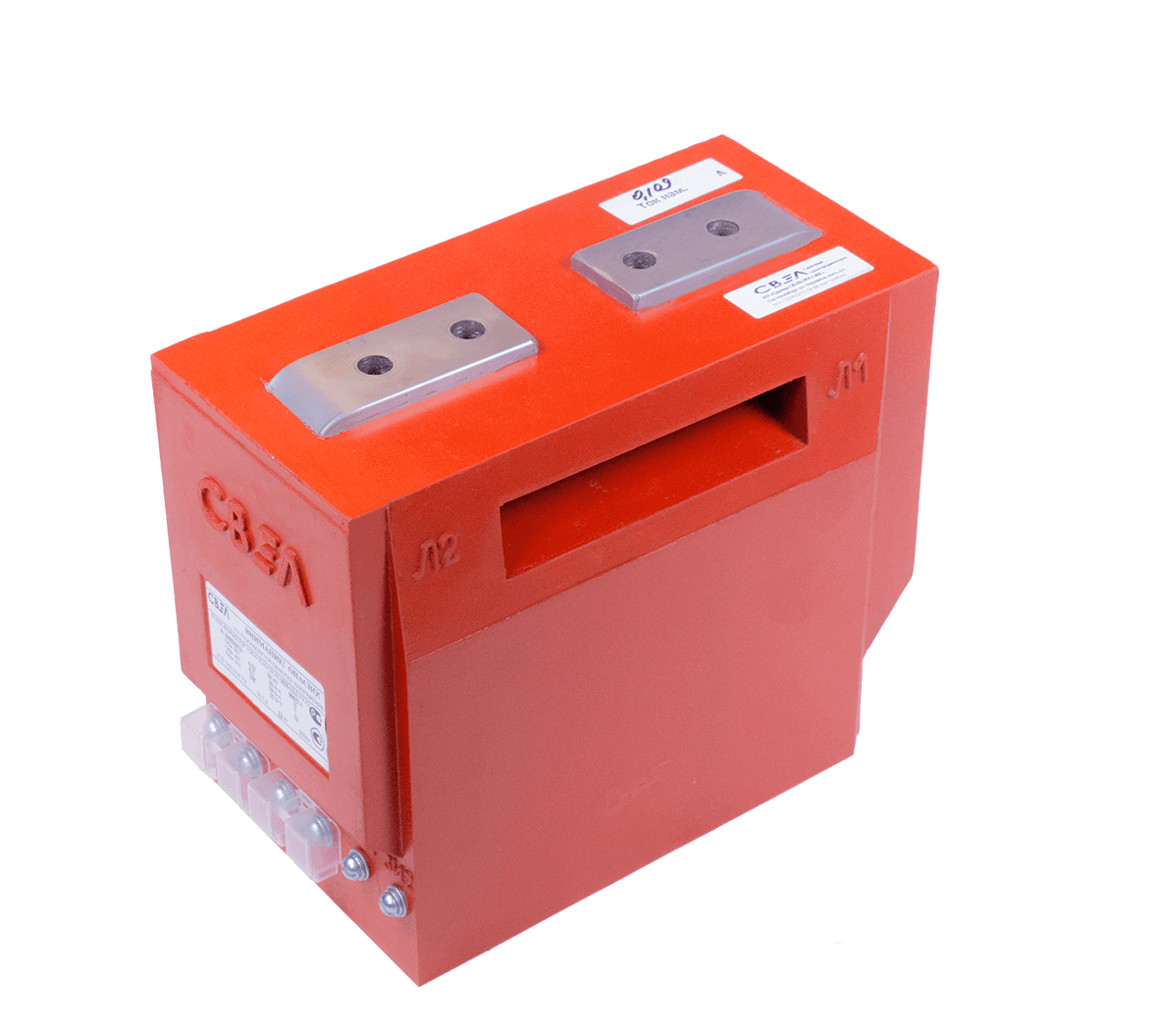

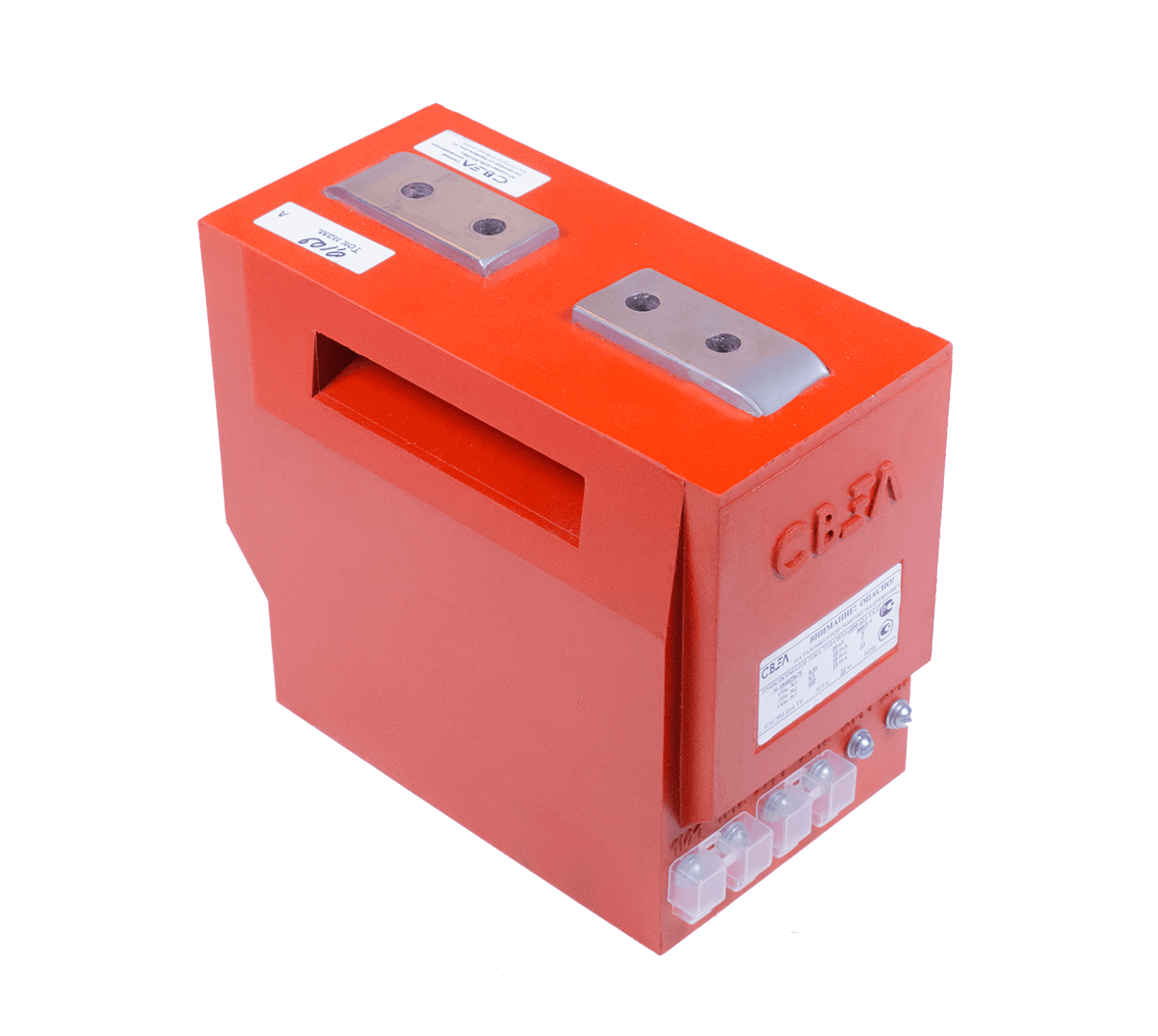

Измерительный трансформатор тока ТОЛ-СВЭЛ-10М

Измерительный трансформатор тока ТОЛ-СВЭЛ-10М

Измерительный трансформатор тока ТОЛ-СВЭЛ-10М Измерительный трансформатор тока ТОЛ-СВЭЛ-10М Измерительный трансформатор тока ТОЛ-СВЭЛ-10М
В наличии
Трансформаторы тока ТOЛ-CBЭЛ - 10M изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение любое.

Заказать
  • Описание
  • Характеристики
  • Оплата и доставка

Описание

Трансформаторы предназначены:

  • для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
  • для коммерческого учета электроэнергии;
  • для изолирования цепей вторичных соединений от высокого напряжения.

Трансформаторы тока ТОЛ-СВЭЛ-10М однофазные, по принципу конструкции являются опорными, с литой изоляцией.

Трансформатор может содержать до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части трансформатора. Возможно изготовление трансформатора с торцевым или с нижним расположением вторичных выводов.

Вывода вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции

Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне.

По требованию заказчика возможно изготовление трансформаторов со специальными изолирующими стенками, расположенными в верхней части трансформатора и позволяющие уменьшить расстояние между проводниками соседних фаз (при условии изолировки шин за габаритами трансформатора).

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Технические данные

СВЭЛ изготавливает трансформаторы с одним или несколькими коэффициентами трансформации, с возможностью переключения на первичной или вторичной стороне. По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.

Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10М-9 (11-32)
Наименование параметра Значение
Номер конструктивного исполнения 11.1 (2); 14.1
(2); 20.1(2);
22; 26.1(2),
29; 29.1; 32 		12.1 (2); 15.1
(2); 21.1 (2);
23; 27.1 (2) 		9; 13.1; 16.1;
24; 28.1 		30; 31
Номинальное напряжение, кВ 10; 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600;
750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Количество вторичных обмоток 2 3 4 5
Класс точности вторичной обмотки:
для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты 5Р; 10Р
Номинальная вторичная нагрузка, В*А
вторичной обмотки для измерений:
при cos φ = 1 1; 2; 2,5;
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 50
вторичной обмотки для защиты:
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты; от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений; от 3 до 30

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10М-9 (11-32)

Наименование параметра Значение
Односекундный ток термической стойкости, кА при номинальном первичном токе, А
5 0,4
10 0,78
15 1,2
20 1,56
30 2,5
40 3,0
50 5,0
75 5,85
80 6,23
100 10,0
150 12,5
200 20,0
300, 400 31,5 20,0
600 – 3000 40,0
Ток электродинамической стойкости, кА при номинальном первичном токе, А
5 1,0
10 1,98
15 3,0
20 3,98
30 6,37
40 7,65
50 12,8
75 14,9
80 15,8
100 25,5
150 31,8
200 51,0
300, 400 81,0 51,0
600 – 3000 102,0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОЛ-СВЭЛ-10М-17 (18; 19)

Наименование параметра Значение
Номер конструктивного исполнения 17.1 (2) 18.1 (2); 19.1 (2)
Номинальное напряжение, кВ 10; 11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50; 60*
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 5/10; 10/20; 15/30; 20/40; 40/80; 50/100; 75/150; 100/200; 150/300; 200/400; 300/600; 400/800 40/80; 50/100; 75/150; 100/200; 150/300; 200/400; 300/600; 400/800
Количество вторичных обмоток 2
Класс точности вторичной обмотки:
для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты 5Р; 10Р
Номинальная вторичная нагрузка, В*А:
вторичной обмотки для измерений
при cos φ = 1 1; 2; 2,5
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 50
вторичной обмотки для защиты
при cos φ = 0,8 3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов обмотки для измерений от 3 до 30

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10М (9-32)
Тип трансформатора Номинальный первичный ток, А Рис. Масса, кг h,мм L,мм L1,мм L2,мм H,мм S,мм
ТОЛ-СВЭЛ-10М-9 5-400 1 21,0 21,0 270 - 95 165 -
600 19,0 23,0
750-1000 25,0
1200-2000 1, 6 22,5 35,0
2500-3000 1, 7 25,0
ТОЛ-СВЭЛ-10М-11.1 5-400 2 21,0 21,0 270 - 95 148 -
600 19,0 23,0
750-1000 25,0
1200-2000 2, 6 22,5 35,0
2500-3000 2, 7 25,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10М (9-32)

Тип трансформатора Номинальный первичный ток, А Рис. Масса, кг h,мм L,мм L1,мм L2,мм H,мм S,мм
ТОЛ-СВЭЛ-10М-11.2 5-400 4 21,0 21,0 270 - 95 148 -
600 19,0 23,0
750-1000 25,0
1200-2000 4, 6 22,5 35,0
2500-3000 4, 7 25,0
ТОЛ-СВЭЛ-10М-12.1 5-400 3 22,0 21,0 270 - 95 148 -
600 21,5 23,0
750-1000 25,0
1200-2000 3, 6 24,0 35,0
2500-3000 3, 7 27,5
ТОЛ-СВЭЛ-10М-12.2 5-400 5 22,0 21,0 270 - 95 148 -
600 21,5 23,0
750-1000 25,0
1200-2000 5, 6 24,0 35,0
2500-3000 5, 7 27,5
ТОЛ-СВЭЛ-10М-13.1 5-400 8 26,0 21,0 350 - 231 148 -
600 27,0 23,0
750-1000 25,0
1200-2000 8, 6 29,0 35,0
2500-3000 8, 7 35,0
ТОЛ-СВЭЛ-10М-14.1 5-400 2, 9 20,5 21,0 270 260 95 148 -
600 20,0 23,0
750-1000 25,0
1200-2000 2, 6, 9 23,0 35,0
2500-3000 2, 7, 9 25,5
ТОЛ-СВЭЛ-10М-14.2 5-400 4, 9 20,5 21,0 270 260 95 148 -
600 20,0 23,0
750-1000 25,0
1200-2000 4, 6, 9 23,0 35,0
2500-3000 4, 7, 9 25,5

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10М (9-32)

Тип трансформатора Номинальный первичный ток, А Рис. Масса, кг h,мм L,мм L1,мм L2,мм H,мм S,мм
ТОЛ-СВЭЛ-10М-15.1 5-400 3, 9 22,5 21,0 270 260 95 148 -
600 22,0 23,0
750-1000 25,0
1200-2000 3, 6, 9 24,5 35,0
2500-3000 3, 7, 9 27,5
ТОЛ-СВЭЛ-10М-15.2 5-400 5, 9 22,5 21,0 270 260 96 148 -
600 22,0 23,0
750-1000 25,0
1200-2000 5, 6, 9 24,5 35,0
2500-3000 5, 7, 9 27,5
ТОЛ-СВЭЛ-10М-16.1 5-400 8, 9 26,0 21,0 350 340 231 148 -
600 27,5 23,0
750-1000 25,0
1200-2000 8, 6, 9 29,5 35,0
2500-3000 8, 7, 9 35
ТОЛ-СВЭЛ-10М-17.1 5/10-400/800 10 22,0 21,0 270 - 95 165 -
ТОЛ-СВЭЛ-10М-17.2 5/10-400/800 10, 4 21,0 270 - 95 165 -
ТОЛ-СВЭЛ-10М-18.1 40/80-200/400 10 22,0 21,0 270 - 95 148 -
300/600-400/800 20,0
ТОЛ-СВЭЛ-10М-18.2 40/80-200/400 10, 4 22,0 21,0 270 - 95 148 -
300/600-400/800 20,0
ТОЛ-СВЭЛ-10М-19.1 40/80-200/400 10, 9 22,0 21,0 270 - 95 148 -
300/600-400/800 20,0
ТОЛ-СВЭЛ-10М-19.2 40/80-200/400 10, 4, 9 22,0 21,0 270 - 95 148 -
300/600-400/800 20,0
ТОЛ-СВЭЛ-10М-20.1 5-400 11 21,0 21,0 270 - 95 165 6
600 23,0 8
750-1000 25,0 10
1200-1500 11, 12 31,0 16
2000 35,0 20
2500-3000 24,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10М (9-32)

Тип трансформатора Номинальный первичный ток, А Рис. Масса, кг h,мм L,мм L1,мм L2,мм H,мм S,мм
ТОЛ-СВЭЛ-10М-20.2 5-400 11, 4 21,0 21,0 270 - 95 165 6
600 23,0 8
750-1000 25,0 10
1200-1500 11, 4, 12
31,0 16
2000 35,0 20
2500-3000 24,0
ТОЛ-СВЭЛ-10М-21.1 5-400 11, 3 21,0 21,0 270 - 95 165 6
600 23,0 8
750-1000 25,0 10
1200-1500 11, 3, 12 24,0 31,0 16
2000 35,0 20
2500-3000 26,0
ТОЛ-СВЭЛ-10М-21.2 5-400 11, 5 21,0 21,0 270 - 95 165 6
600 23,0 8
750-1000 25,0 10
1200-1500 11, 5, 12 24,0 31,0 16
2000 35,0 20
2500-3000 26,0
ТОЛ-СВЭЛ-10М-22 5-400 13 21,0 21,0 270 - - 148 6
600 23,0 8
750-800 24,0 25,0 10
1000 13, 14
1200-1500 31,0 16
2000 35,0 20
2500-3000 27,0
ТОЛ-СВЭЛ-10М-23 5-400 13, 15 22,0 21,0 270 - - 148 6
600 23,0 8
750-800 26,0 25,0 10
1000 13, 15, 14
1200-1500 31,0 16
2000 35,0 20
2500-3000 29,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10М (9-32)

Тип трансформатора Номинальный первичный ток, А Рис. Масса, кг h,мм L,мм L1,мм L2,мм H,мм S,мм
ТОЛ-СВЭЛ-10М-24 5-400 11, 16 21,0 21,0 270 - 95 165 6
600 19,0 23,0 8
750-1000 25,0 10
1200-1500 11, 16, 14 22,5 31,0 16
2000 25,0 35,0 20
2500-3000
ТОЛ-СВЭЛ-10М-26.1 5-400 17, 2 21,0 21,0 270 - 95 148 -
600 19,0 23,0
750-1000 25,0
1200-2000 17, 2, 6 22,5 35,0
2500-3000 17, 2, 7 21,0
ТОЛ-СВЭЛ-10М-26.2 5-400 17, 4 19,0 21,0 270 - 95 148 -
600 23,0
750-1000 25,0
1200-2000 17, 4, 6 25,0 35,0
2500-3000 17, 4, 7 21,5
ТОЛ-СВЭЛ-10М-27.1 5-400 17, 3 22,5 21,0 270 - 95 148 -
600 22,0 23,0
750-1000 25,0
1200-2000 17, 3, 6 24,5 35,0
2500-3000 17, 3, 7 27,5
ТОЛ-СВЭЛ-10М-27.2 5-400 17, 5 22,5 21,0 270 - 95 148 -
600 22 23,0
750-1000 25,0
1200-2000 17, 5, 6 24,5 35,0
2500-3000 17, 5, 7 27,5
ТОЛ-СВЭЛ-10М-28.1 5-400 17, 8 27,0 21,0 350 - 95 148 -
600 27,5 23,0
750-1000 25,0
1200-2000 17, 6, 8 29,5 35,0
2500-3000 17, 6, 8 35,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТОЛ-СВЭЛ-10М (9-32)

Тип трансформатора Номинальный первичный ток, А Рис. Масса, кг h,мм L,мм L1,мм L2,мм H,мм S,мм
ТОЛ-СВЭЛ-10М-30 5-400 20 26,0 21,0 350 - 231 148 -
600 27,0 23,0
750-1000 25,0
1200-2000 20, 6 29,0 35,0
2500-3000 20, 7 35,0
ТОЛ-СВЭЛ-10М-31 5-400 20, 9 26,0 21,0 350 340 231 148 -
600 27,5 23,0
750-1000 25,0
1200-2000 20, 6, 9 29,5 35,0
2500-3000 20, 7, 9 35
ТОЛ-СВЭЛ-10М-32.1 5-400 5, 2, 1 24,0 21,0 270 - 95 165 -
600 23,0
ТОЛ-СВЭЛ-10М-32.2 5-600 21, 5, 2, 1 26,0 - 270 - 95 165 6
