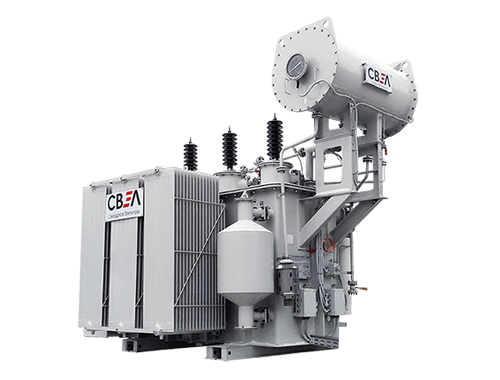

Силовые масляные трансформаторы на класс напряжения 35 кВ

Описание

Завод «СВЭЛ — Силовые трансформаторы» разрабатывает и производит следующие масляные трансформаторы на класс напряжения 35 кВ:

1. Трансформаторы силовые масляные трёхфазные общего назначения серии ТМ, ТД, ТМН, ТМНС, ТДНС, ТРДНС напряжением до 35 кВ включительно;
2. Трансформаторные агрегаты регулировочные серии ТМНЛ, ТДНЛ на класс напряжения до 35 кВ включительно;
3. Силовые масляные трансформаторы для электроснабжения железной дороги на переменном токе ГОСТ 51559-2000;
4. Преобразовательные трансформаторы для различных отраслей промышленности на класс напряжения 35 кВ и любой мощности выпрямления.

Особенности производственного процесса

• Автоматизированные линии с программным обеспечением для резки электротехнической стали (Германия);
• Автоматизированные намоточные станки горизонтальной и вертикальной намотки, при намотке обмоток используются автоматизированные формирователи переходов (Швей­цария);
• Сушка активных частей производится в сушильных печах в парах керосина (Германия);
• Современная масло-станция для подготовки перед заливкой масла в баки трансформато­ра (Германия);
• Современная испытательная станция для проведения всех типовых (кроме испытаний на стойкость при коротком замыкании), приемо-сдаточных и поопераци­онных испытаний (Швейцария);
• Инженерно—технический состав включает в себя специалистов, имеющих богатый опыт в области трансформаторостроения, в частности: по электромагнитным расчетам, констру­ированию, технологиям изготовления, производству и испытаниям трансформаторов.

Особенности конструкции

Магнитопровод

• Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
• Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap»;
• Использование полуавтоматического наложения бандажей при сборке магнитопровода, что обеспечивает низкий уровень шума в процессе эксплуатации.

Обмотки

• Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации, а также обеспечивает повышенную механическую прочноость;
• Использование транспонированного провода позволяет повысить высокую электродина­мическую стойкость обмоток трансформатора при коротком замыкании и снизить доба­вочные потери в обмотках;
• Исключена необходимость подпрессовки обмоток и гарантирована надежная эксплуатация трансформатора на протяжении всего срока эксплуатации без проведения капитального ремонта.

Активная часть

• Конструкция активной части позволяет снизить добавочные потери в ее металлоконструк­циях в 1,5 раза;
• Применение сольвента при процедуре сушки активной части обеспечивает более качественное удаления влаги из обмоток трансформатора.

Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.
