Трансформаторы большой мощности 4 000-25 000 кВА
В наличии
- Описание
- Характеристики
- Оплата и доставка
Описание

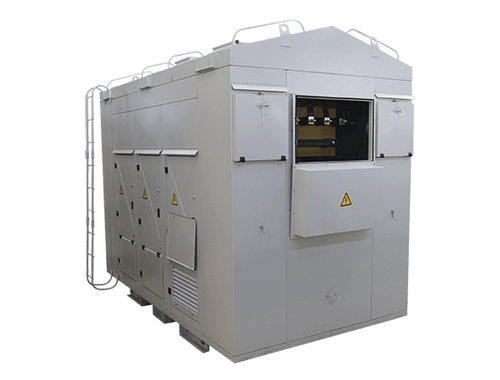

Данная группа сухих силовых трансформаторов способна заменить масляные на объектах энергетики. Наиболее востребованным являются трансформаторы в защитном кожухе для установки на открытом воздухе. Все трансформаторы большой мощности проектируются с учётом индивидуальных требований заказчика.
Конструкция
Магнитопровод
- Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
- Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap».
Обмотки
- Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации;
- Использование транспонированного провода позволяет повысить высокую электродинамическую стойкость обмоток трансформатора при коротком замыкании и снизить добавочные потери в обмотках.
Активная часть
- Конструкция активной части позволяет снизить добавочные потери в ее металлоконструкциях в 1,5 раза.
Благодаря системе контрольной сборки демонтированных узлов металлоконструкций с маркировкой деталей исключаются конструкторские ошибки и облегчается монтаж трансформаторов.
Технические данные
Технические параметры силового трансформатора большой мощности 4 000-25 000 кВА представлены в таблице:
| Тип трансформатора | Понижающие, повышающие, согласующие |
| Типовая мощность, кВА | 4 000 - 25 000 |
| Номинальное высшее напряжение (обмотка ВН), кВ | 3,15; 6; 6,3; 10; 10,5; 13,8; 15,75; 20; 35 |
| Регулирование высокого напряжения (вид переключения, диапазон и число ступеней регулирования) | ПБВ± 2 х 2,5%; РПН ± 4 х 2,5% |
| Номинальное низшее напряжение (обмотка НН), кВ | 0,23; 0,4; 0,69; 6; 6,3; 10; 10,5 |
| Частота, Гц | 50; 60 |
| Схема и группа соединения обмоток | D/Ун - 11; У/Ун - 0 |
| Класс нагревостойкости (по ГОСТ Р 52719-2007) | F |
| Климатическое исполнение (по ГОСТ 15150-69) | любое |
| Степень защиты (по ГОСТ 14254-96) | IР00 - IР54 |
| Сейсмичность района установки по шкале МSК-64 | до 9 баллов |
| Гарантийный срок эксплуатации | 3 года и более |
| Срок службы | 30 лет и более |
