Высоковольтные разъединители РГ-СВЭЛ-35

Описание

Разъединитель и приводы РГ-СВЭЛ-35 изготавливаются в климатическом исполнении У и УХЛ категории размещения 1-3 по ГОСТ 15150 и предназначены для наружной и внутренней установки на высоте до 1000 м над уровнем моря в районах с умеренным и холодным климатом при следующих условиях:

• окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. По условиям загрязнения окружающая среда должна соответствовать атмосфере типа II по ГОСТ15150.
• верхнее рабочее значение температуры окружающего воздуха – плюс 40º С;
• нижнее рабочее значение температуры окружающего воздуха – минус 60º С;
• разъединитель сохраняет работоспособность в условиях гололеда при толщине корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда – до 40 м/с.
• допускают их эксплуатацию в условиях загрязнения их поверхностей со степенями II, III или IV по ГОСТ 9920;
• соответствуют требованиям ГОСТ Р 52726 и техническим условиям 0ЭТ.525.001 ТУ;
• в части безопасности соответствуют требованиям: ГОСТ Р 52726-2007, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75, ПУЭ и «Межотраслевыми правилам по охране труда (правила безопасности) при эксплуатации установок»;
• могут быть изготовлены для специальных условий эксплуатации с учетом требований заказчика.

Конструкция

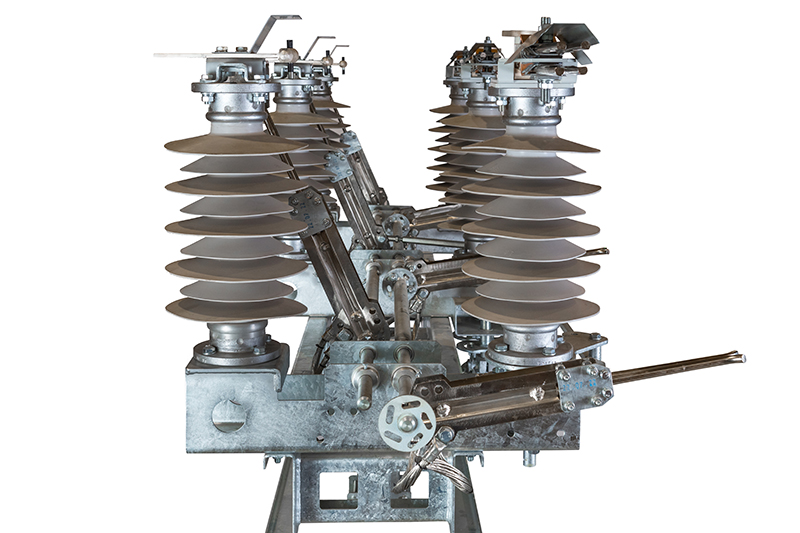

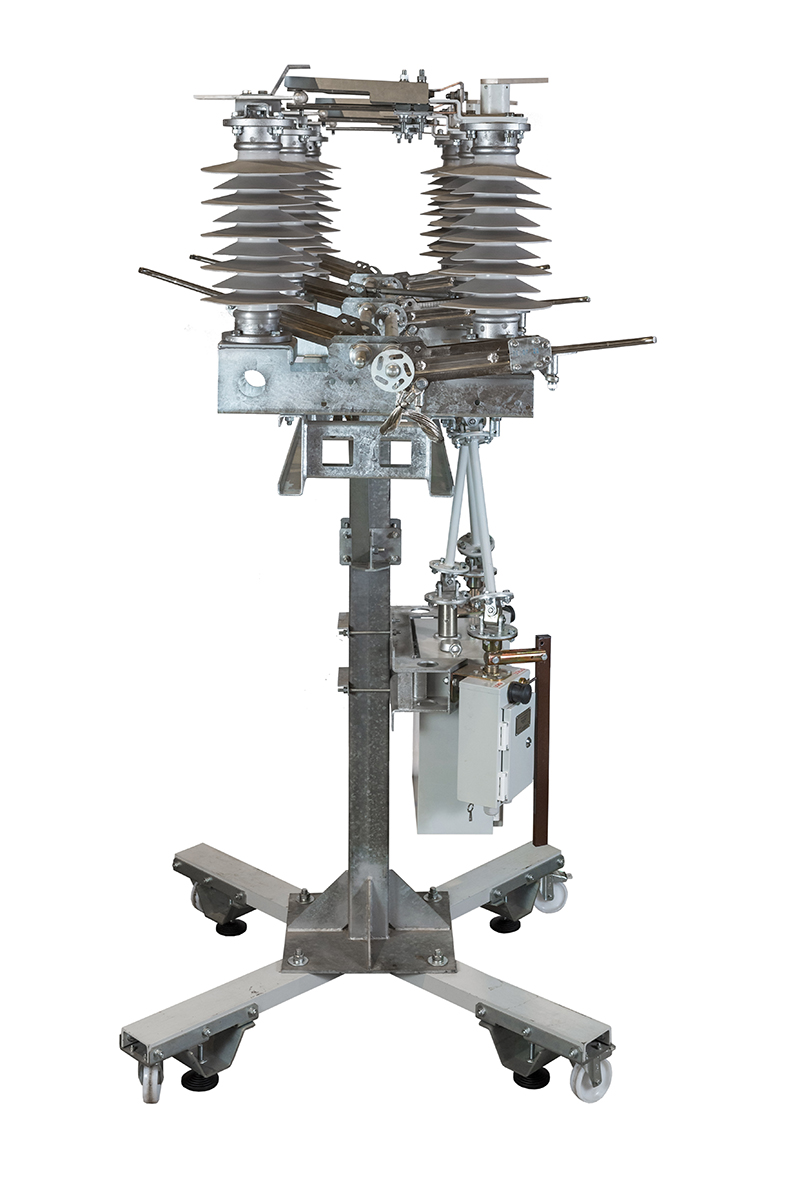

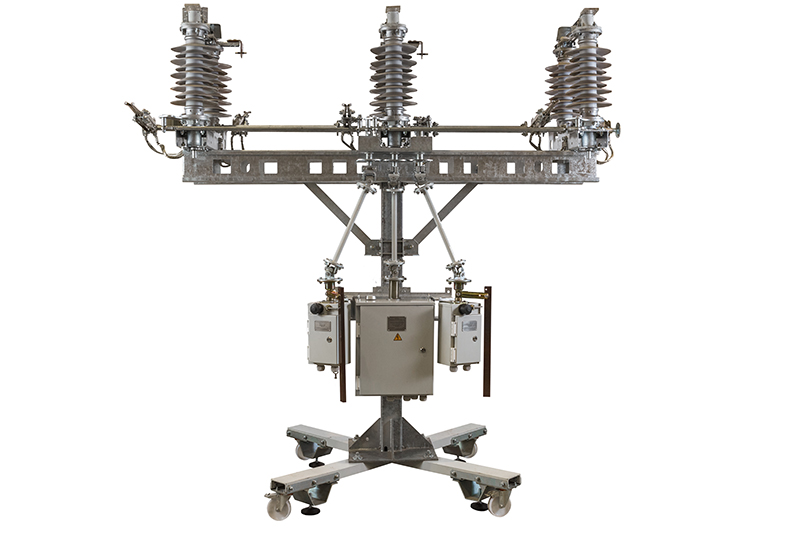

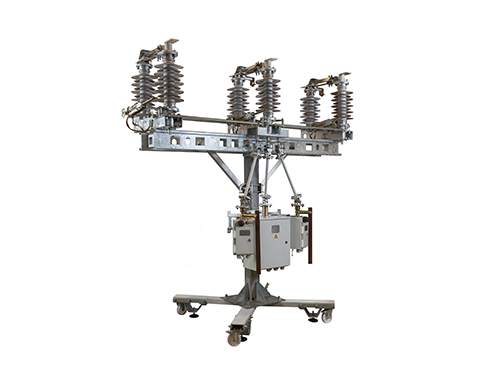

В состав изделия разъединителя РГ(О)-35 входят:

1. разъединитель в трехполюсном или однополюсном исполнении (или комплект их узлов);
2. привод(ы);
3. кронштейны для крепления приводов, валы управления;
4. комплект козырьков (по заказу);
5. выносной шкаф управления (по заказ);
6. комплект запасных частей (по заказу).

К разъединителю прилагается следующий комплект эксплуатационной документации:

• паспорт -1 экз.;
• руководство по эксплуатации -1 экз.;
• комплект монтажных чертежей -1 комплект.

Конструкция предназначена для вертикальной и горизонтальной установки жесткой ошиновки. Максимальная высота надставки до 0,5 м, максимальная длина шинной перемычки до 6 м.

Надежная защита от атмосферных явлений. Контактные соединения имеют защитные козырьки и кожухи для защиты от образования гололеда.

Конструкция главного и заземляющих контактов обеспечивает надежность контактного соединения за счет простой конструкции.

Высокая надежность и стабильность электрического контакта обеспечивается покрытием главных контактов серебром, а заземляющих контактов никелем.

Повышенная надежность контактного соединения при токах КЗ, конструкция контактных соединений обеспечивает их самоустанавливаемость и компенсацию возникающих при протекании токов КЗ сил отброса контактов.

Оптимальное, с точки зрения затрат и сохранности, транспортировочное состояние. Количество грузовых мест – 1, в отдельных случаях – 2.

Минимальный объем монтажных работ при установке по месту, благодаря высокой степени заводской готовности

Гарантирует надежный электрический контакт на протяжении всего срока службы и повышает удобство монтажа, за счет отсутствие пружин в ламелях

Все комплектующие производства РФ.
