Ячейка КРУН К-59м

Описание

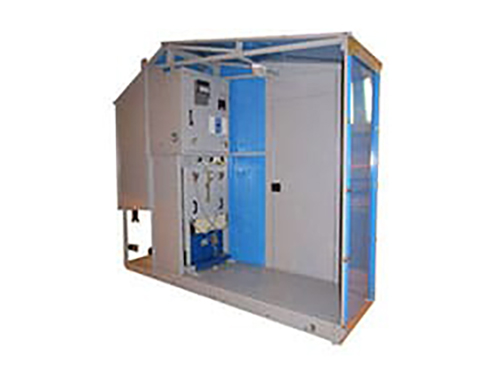

Тип К-59М комплектного устройства наружного применения используют для приёмки и перераспределения трёхфазного тока (напряжение 6, 10 кВ). Нейтраль изолирована и заземлена через дугогасящий реактор. В КРУН входят выключатели, конденсаторы, разрядники, ограничители напряжения, различные трансформаторы. К-59М представляет собой блок ячеек с коридором управления и отдельно стоящих шкафов, установленных на фундамент на открытом воздухе.

Применение

Размещают установки на трансформаторных подстанциях, в том числе блочных.

Перед началом работы необходимо изучить руководство по эксплуатации, где приведены технические характеристики, особенности конструкции, также правила по безопасности, монтажу. К работе допускаются лица, прошедшие обучение по обслуживанию высоковольтных КРУ. Компоновка КРУН сделана так, что обеспечивает удобство ремонта, осмотра без снятия напряжения с шин. Безопасность поддерживает релейная, дуговая защита.

Работа при отрицательных температурах возможна благодаря надёжным уплотнителям, росоустойчивому оборудованию и автоматическому подогреву.

Условия эксплуатации (климатическое исполнение, высота установки, состояние окружающей среды, скорость ветра) нормируют ГОСТ 15150, 15543.1.
