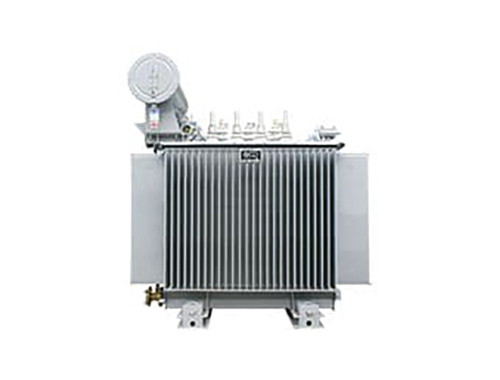

Масляные трансформаторы ТМ

Назначение

Силовой трёхфазный двухобмоточный масляный трансформатор применяют для повышения/понижения напряжения в коммуникациях переменного тока частотой 50 Гц.

Эксплуатация

Для работы трансформатора напряжения необходимы следующие условия:

• температурный интервал от -60 до +40оС;
• установка на высоте, не превышающей тысячи метров над уровнем моря;
• отсутствие в окружающей среде пыли с токопроводящими частицами, агрессивных газов, паров;
• исключение вибрации, ударов.

Конструкция

Устройство типа ТМ включает:

• активный блок, магнитопровод с контуром обмоток, жёстко закреплённый в верхней части бака;
• переключатель с неподвижными контактами для присоединения регулировочных отводов ВН;
• бак, представляющий собой металлическую прямоугольную или овальную ёмкость, в нижней части которой расположено заземление и отверстие для слива масла; сверху приварены крюки для подъёма, снизу крепёжные опоры;
• крышка с расширителем, вводами ВН и НН, переключателем;
• расширитель с воздухоосушителем, указателем уровня масла;
• термосифонный фильтр, предусмотренный для ёмкости с маслом более тысячи килограмм.

Материалы, используемые при изготовлении масляного трансформатора:

• холоднокатаная электротехническая сталь для магнитной составляющей;
• уплотнения из маслостойкой резины;
• алюминий, медь для обмоток.

Особенности

• Корректировка расширителя компенсирует изменение объёма масла в результате работы;
• охлаждение происходит естественным путём;
• эксплуатационный период составляет 30 лет;
• предусмотрена высокотехнологичная защита IP00 от возможного взрыва или утечки охладителя.

Для грамотного выбора агрегата, отвечающего требованиям сети, важным моментом является правильная расшифровка маркировки, которая включает обозначение типа трансформатора, мощность, напряжение обмотки, климатическое исполнение.
