Масляные трансформаторы ТМГ

Назначение

Понижающие, повышающие силовые трансформаторы ТМГ применяют для снабжения электричеством производственных объёктов, частных строений. Агрегат предназначен для преобразования электрической энергии в сети переменного тока.

Для ознакомления с особенностями модификации проводят расшифровку заводского обозначения:

• буквы ТМГ - трёхфазный маслонаполненный трансформатор в герметичном исполнении;
• последующие цифра последовательно обозначают: номинальные значения мощности, обмотки высокого и низкого напряжения;
• буквы с цифрами указывают на схему соединения обмоток и вариант климатического исполнения.

Конструкция

Параметры масляного трансформатора напряжения типа ТМГ подходят для трёхфазной сети, отсюда проистекают конструктивные отличия:

• на герметичном стальном баке монтируют отводы, "ушки" для транспортировки; форма моделей мощностью до 250 кВА ‒ овальная, у более мощных машин корпус прямоугольный;
• магнитный поток передаётся с помощью магнитопровода, выполненного в виде стальных шихтованных пластин, набранных в косой стык;
• электрический ток пропускают по медным или алюминиевым обмоткам, которые генерируют электродвижущую силу;
• величину напряжения изменяют переключателем РПН;
• трансформаторное масло выступает в роли охладителя и изолирующей среды;
• маслоуказатель - поплавок сообщает об уровне жидкости в баке;
• вид высоковольтных вводов на крышке бака зависит от пропускаемого тока.

Технические характеристики

В паспорте устройства приведены следующие показатели:

• номинальные мощность и напряжение, обеспечивающие наиболее эффективный режим работы;
• схема точек подачи и выхода напряжения;
• потери тока в ненагруженном состоянии, мощности из - за намагничивания;
• допустимый температурный интервал эксплуатации;
• размеры, масса.

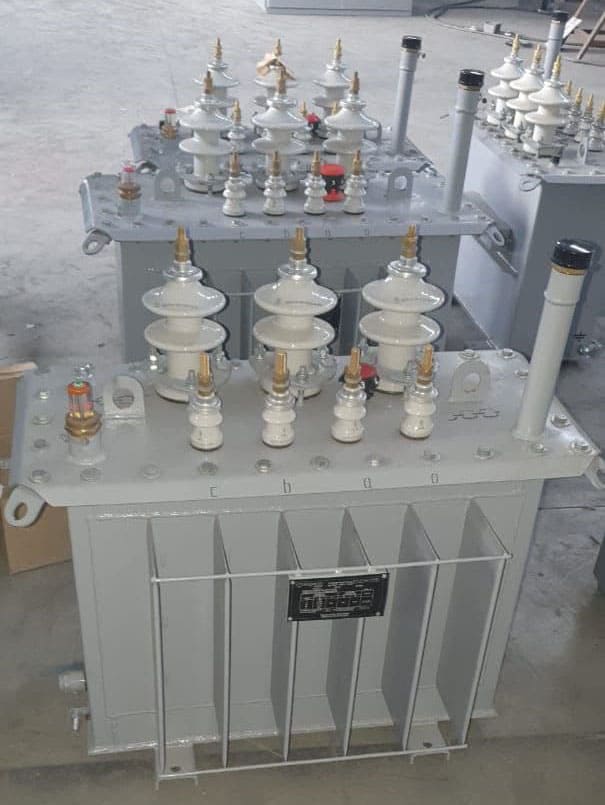

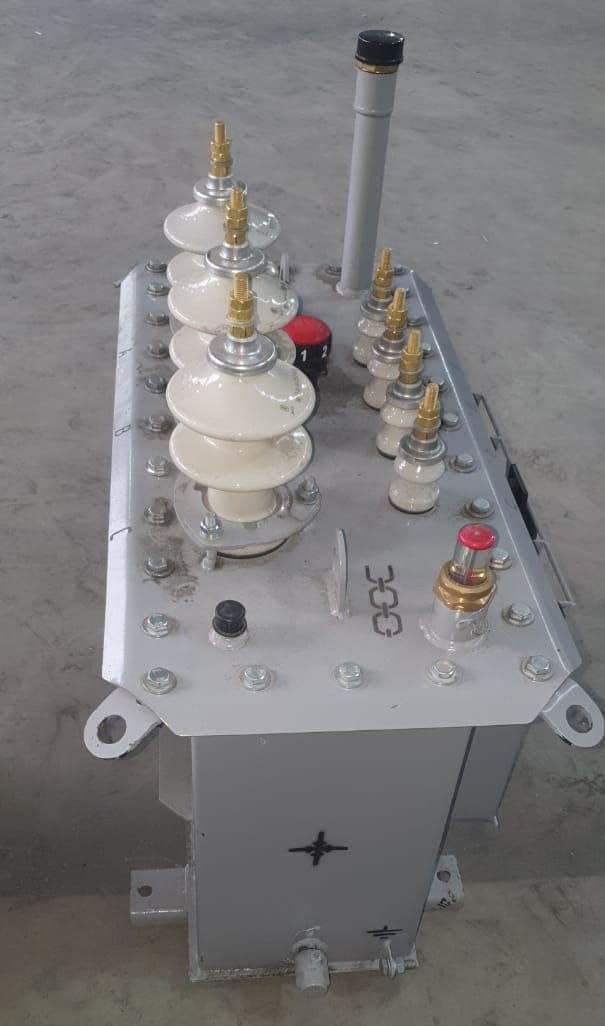

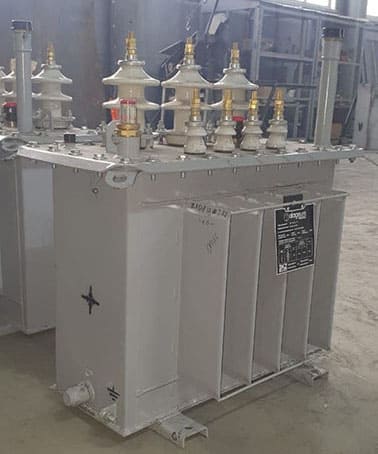

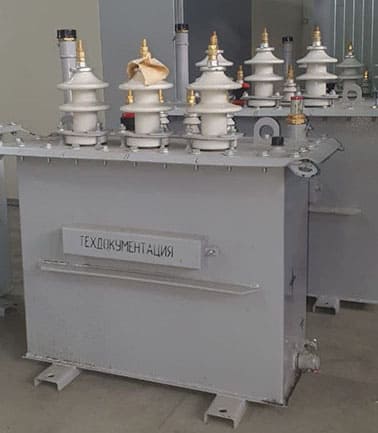

Внешний вид, габариты можно оценить по фото.

Условия эксплуатации

Преобразование электрической энергии допускается проводить:

• на высоте не превышающей 1000 метров над уровнем моря;
• без частых отключений питания в сети;
• при отсутствии вибрации;
• в зонах, исключающих взрывы и пожары;
• при разрешённой температуре и влаге, указанной в технической документации.

Транспортировать прибор можно только в зафиксированном состоянии, выгружать за петли на крышке корпуса.
