СКТП - столбовые комплектные трансформаторные подстанции

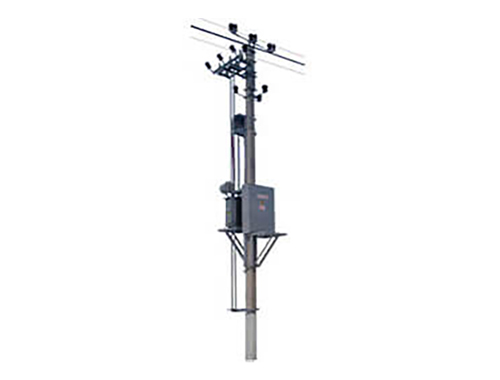

Столбовые КТП

Подстанция необходима для преобразования тока высокой мощности в подходящий для использования в промышленности и быту.

Расшифровка аббревиатуры КТП - комплектная трансформаторная подстанция. Это прибор столбового типа с одним силовым трансформатором. Он применяется для снабжения энергией в селах, городах и других объектах.

Классификация:

• КТВ-ВС - одна фаза 1,25...10 кВА.
• КТП-ВС - одностолбовые, три фазы 25...63 киловольт-ампер.
• КТП-МТП - как и предыдущий, но двухстолбовой, 100...250 кВА.

Назначение

Первые используют в сельском хозяйстве, для садов, огородов, небольших поселений с напряжением не более 0,23 кВ.

Трехфазные применимы для предприятий, городов, сел с током 0,4 киловольт.

Производство полностью соответствуют ГОСТу России 14695, а также ТУ 3412-005-24366272-2000.

Особенности эксплуатации

• 1000 м над уровнем моря
• температура -45…+40°С.
• среда - невзрывоопасная, без токопроводящей, агрессивной пыли и паров, приводящих к разрушению металла и изоляции.

Контроль качества

По завершению изготовления производитель проверяет и оформляет специальные документы - сертификаты, декларации. Проверяется соответствие чертежу, все заявленные параметры. Производят измерение потерь во время нагрузки, работу холостого хода, обязательны испытания на прочность, стойкость и т.д.

Технические характеристики

• электрическая схема - тупиковая;
• 25 киловольт-ампер;
• тип ввода/вывод - воздух-кабель;
• габариты - 6500 мм;
• масса - не более 300 кг.
